破處女特級a片在线观看,末发育女学生a片,日产精品久久久久久久蜜臀,国产精品免费大片

近日阿爾賽銷售接到客戶投訴說我們生產(chǎn)的爐膛在燒結(jié)一次后蛻皮了，裂開了。根據(jù)阿爾賽這么多年的專業(yè)能力，還不至于會出現(xiàn)爐膛生產(chǎn)一次就蛻皮吧？這是高溫防曬措施沒做好嗎，還要再多涂幾層防曬霜？NO NO NO 我們要從根本上來解決問題。

經(jīng)過溝通了解下來，原來客戶在使用上出現(xiàn)了兩個誤區(qū)：第一，升降溫速度太快，急冷急熱導致爐膛開裂；第二，所燒的產(chǎn)品里面含有還原氣體腐蝕了我們的材料。

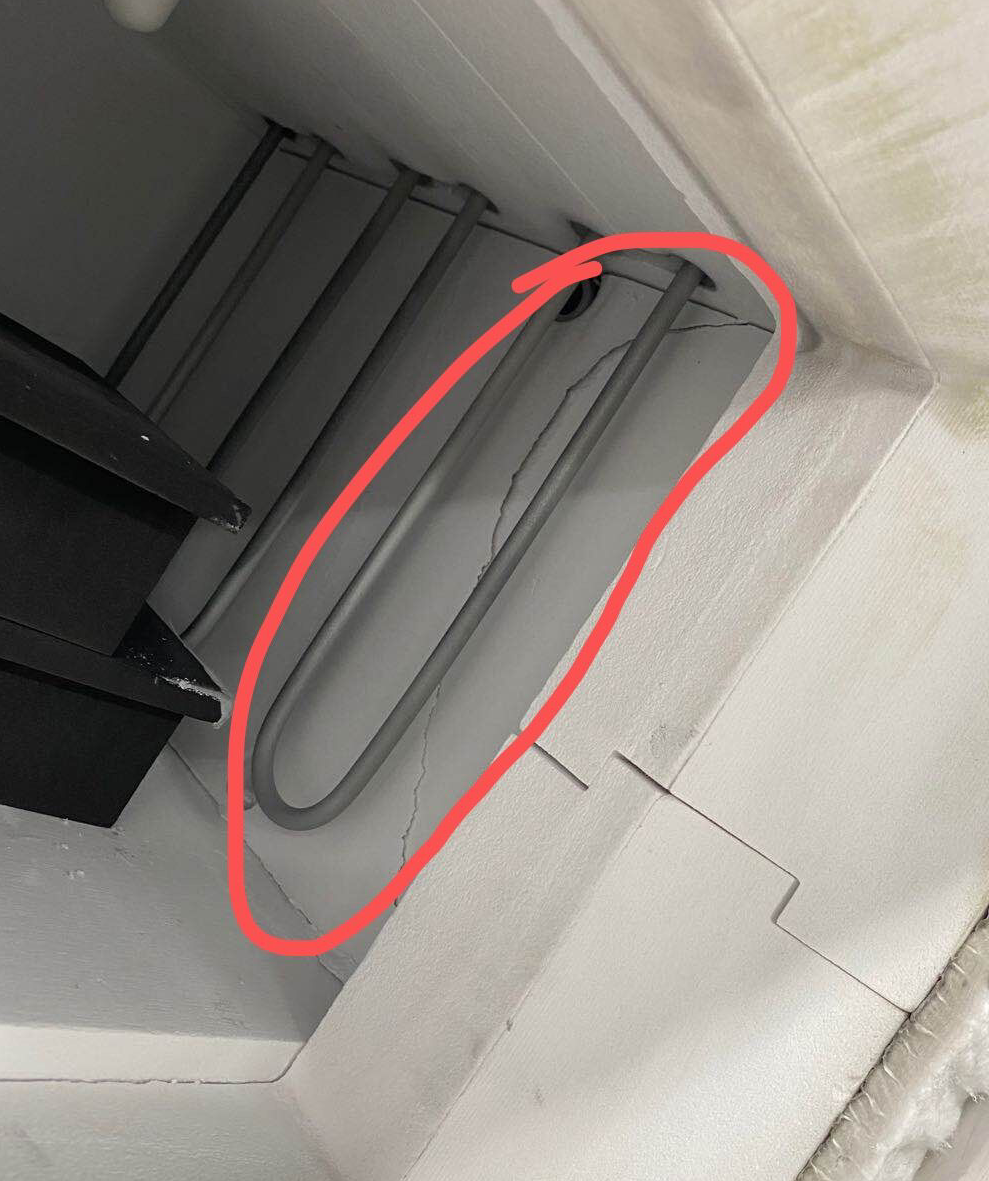

分析這個案例，我們在平時設計爐子的時候還要注意以下三點：①爐口處由于散熱量高及高溫開爐門， 爐口處會比其他地方容易產(chǎn)生急冷急熱的情況，更容易使纖維產(chǎn)生熱震，造成纖維材料開裂；②熱電偶孔位處，溫度高的地方纖維先開始收縮，溫度低的地方還未開始收縮，一冷一熱就出現(xiàn)了纖維開裂；③硅鉬棒開孔的地方也容易裂，建議在爐頂鋪一層1600纖維毯。這些容易裂的部位建議都采用纖維板拼接的方式。另外爐底設計也需要改進，在使用的時候直接將承燒板放置在爐底纖維材料上，纖維與承燒板熱傳導系數(shù)及熱容量差異較大，急速升溫及急速降溫時容易扯裂纖維板（特別是空燒時沒有物料，降溫速率非常快）。 細節(jié)設計也決定了爐膛的燒結(jié)效果和使用壽命哦！

我們的材料平時的升降速度一般控制在300度/小時以下，阿爾賽爐膛是基本設計實在大氣環(huán)境下使用，當客戶需要氣氛中使用的時候，請在訂購前一定要提前和我們溝通聯(lián)絡，我們有秘方~
